Cách lắp hộp số quạt trần an toàn, đúng kỹ thuật tại nhà

Cách lắp hộp số quạt trần không quá phức tạp nếu xác định đúng dây nguồn, đấu đúng đầu vào – đầu ra và kiểm tra kỹ trước khi cấp điện. Tuy nhiên, đây là công việc liên quan đến điện lưới 220V, chỉ nên tự làm khi bạn có kiến thức điện dân dụng cơ bản và đọc được sơ đồ của nhà sản xuất.

Lắp đúng giúp quạt thay đổi tốc độ ổn định, hạn chế hộp số nóng, phát tiếng rè hoặc aptomat bị nhảy. Dưới đây là hướng dẫn cách lắp hộp số quạt trần theo từng bước, kèm sơ đồ và cách kiểm tra lỗi.

Hộp số quạt trần là gì?

Hộp số quạt trần là thiết bị điều chỉnh tốc độ quay. Khi xoay núm từ số 1 đến số 5, hộp số thay đổi mức điện cấp đến động cơ để quạt quay chậm hoặc nhanh hơn.

Về nguyên lý, cách lắp hộp số quạt trần là đưa dây pha từ nguồn đi qua hộp số trước khi cấp tới động cơ. Dây trung tính nối trực tiếp đến quạt, còn dây tiếp địa, nếu có, được đấu theo hướng dẫn kỹ thuật.

Quạt nào có thể sử dụng hộp số?

Không phải quạt nào cũng phù hợp với hộp số cơ. Trước khi áp dụng cách lắp hộp số quạt trần, cần kiểm tra loại động cơ và bộ điều khiển.

Loại quạt	Khuyến nghị
Quạt AC có hộp số đi kèm	Lắp theo sơ đồ nhà sản xuất
Quạt AC dùng chiết áp riêng	Dùng đúng bộ điều khiển
Quạt DC dùng remote	Không tự ý lắp hộp số
Quạt có đèn, nhiều dây	Cần sơ đồ riêng hoặc thợ kỹ thuật

Quạt DC hiện đại thường tích hợp bo mạch và remote. Lắp thêm hộp số cơ có thể khiến quạt hoạt động không ổn định. Hướng dẫn này chủ yếu dành cho quạt AC truyền thống có hộp số tương thích.

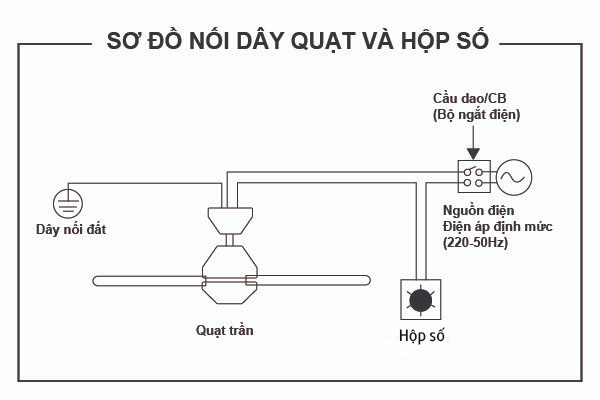

Sơ đồ cách lắp hộp số quạt trần

Sơ đồ đấu dây cơ bản:

Dây pha L từ nguồn → đầu vào hộp số → đầu ra hộp số → dây pha của quạt

Dây trung tính N từ nguồn → nối trực tiếp với dây trung tính của quạt

Dây tiếp địa E, nếu có → nối theo hướng dẫn của nhà sản xuất

Điểm quan trọng nhất trong cách lắp hộp số quạt trần là hộp số phải mắc nối tiếp trên dây pha. Không đấu hai đầu hộp số trực tiếp vào dây pha và dây trung tính vì có thể gây ngắn mạch.

Màu dây tại mỗi công trình có thể khác nhau, đặc biệt với những hệ thống điện cũ hoặc đã sửa chữa nhiều lần. Không nên nhận diện dây chỉ bằng màu vỏ; cần dùng bút thử điện, đồng hồ đo hoặc nhờ người có chuyên môn kiểm tra.

Chuẩn bị trước khi lắp hộp số

Các dụng cụ cần chuẩn bị gồm:

• Tua vít cách điện.
• Kìm cắt và kìm tuốt dây.
• Bút thử điện hoặc đồng hồ đo.
• Băng keo điện hoặc đầu nối dây.
• Khoan và vít nở.
• Hộp số đúng điện áp, công suất của quạt.

Vị trí lắp nên khô ráo, dễ thao tác và tránh khu vực có nước. Nếu lắp âm tường, hộp đế phải đủ rộng để chứa dây và mối nối, tránh làm dây bị ép hoặc bong lớp cách điện.

Cách lắp hộp số quạt trần trong 7 bước

Bước 1: Ngắt nguồn điện

Tắt aptomat hoặc MCB của mạch điện cấp cho quạt. Sau đó, kiểm tra tại vị trí dây để chắc chắn nguồn điện đã được ngắt hoàn toàn.

Không chỉ xoay hộp số về số 0 vì phía đầu vào của thiết bị vẫn có thể còn điện. Đây là bước quan trọng nhất để hạn chế nguy cơ điện giật trong quá trình thao tác.

Bước 2: Xác định các dây điện

Xác định dây pha L, dây trung tính N và dây đi từ hộp số lên động cơ quạt. Nếu hệ thống có dây tiếp địa, cần giữ riêng để đấu đúng vị trí.

Khi dây không có ký hiệu rõ ràng hoặc màu sắc không đồng nhất, cần kiểm tra bằng dụng cụ đo. Không nên tự suy đoán vì đấu nhầm dây có thể khiến quạt không chạy hoặc làm aptomat bị nhảy.

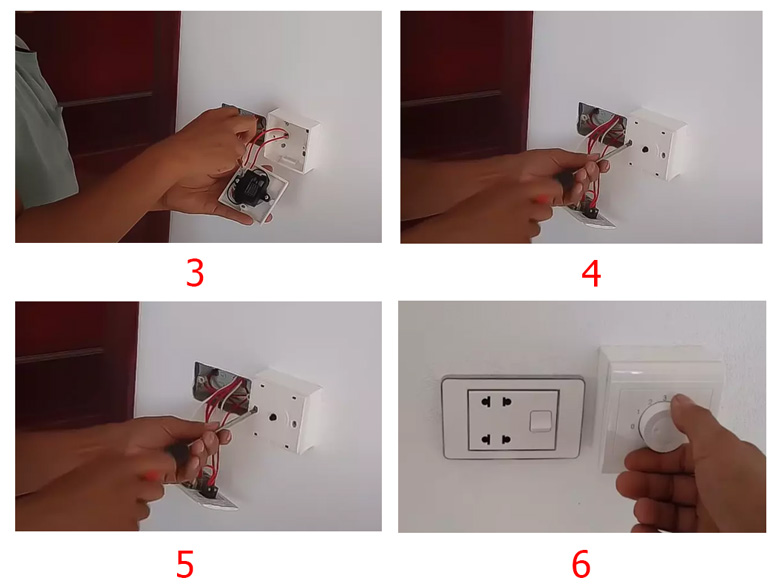

Bước 3: Tháo hộp số

Tháo núm xoay, mặt che và phần đế của hộp số. Quan sát các ký hiệu trên đầu cực.

Thông thường, chân LINE hoặc IN là đầu nhận dây pha từ nguồn điện. Chân LOAD hoặc OUT là đầu nối với dây đi lên động cơ quạt.

Nếu hộp số không ghi rõ ký hiệu, cần xem sơ đồ đi kèm sản phẩm trước khi đấu.

Bước 4: Cố định đế hộp số

Căn thẳng đế hộp số trên tường, đánh dấu vị trí cần khoan rồi bắt vít chắc chắn. Hộp số không nên bị nghiêng, lỏng hoặc rung khi xoay núm điều chỉnh.

Khi luồn dây vào hộp, tránh để cạnh sắc làm xước vỏ cách điện. Dây cần đủ dài để thao tác nhưng không nên để quá dư, gây khó khăn khi lắp mặt che.

Bước 5: Đấu dây vào hộp số

Nối dây pha L từ nguồn điện vào chân LINE hoặc IN. Tiếp theo, nối dây đi lên động cơ vào chân LOAD hoặc OUT.

Dây trung tính N được nối trực tiếp từ nguồn đến quạt, không đi qua hộp số.

Đây là phần cốt lõi của cách lắp hộp số quạt trần. Sau khi đấu, cần siết chặt vít đầu cực, không để lõi đồng hở hoặc các sợi dây chạm sang chân bên cạnh.

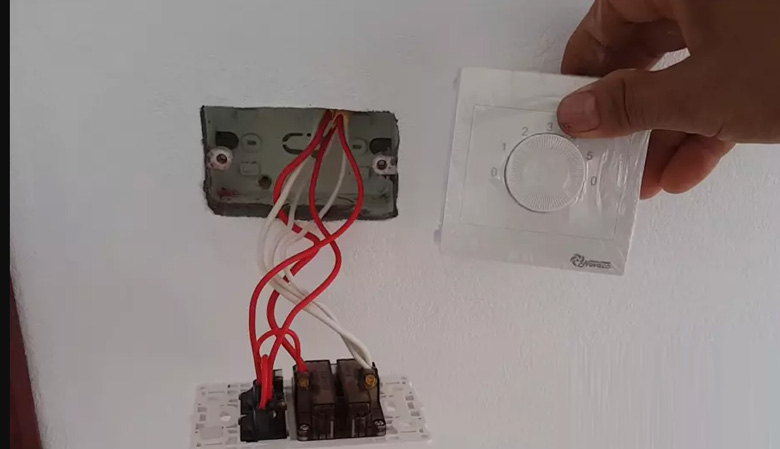

Bước 6: Lắp mặt che

Sắp xếp dây gọn trong đế rồi lắp thân hộp, mặt che và núm điều chỉnh. Xoay thử qua các cấp số để chắc chắn núm chuyển động trơn tru, không bị kẹt.

Trước khi cấp điện, đối chiếu lại cách lắp hộp số quạt trần với sơ đồ của nhà sản xuất. Kiểm tra các điểm nối, lớp cách điện và độ chắc chắn của hộp số.

Bước 7: Cấp điện và thử quạt

Đưa núm điều chỉnh về số 0, bật lại aptomat rồi chuyển lần lượt từ cấp thấp đến cấp cao.

Quạt cần khởi động ổn định, thay đổi tốc độ rõ ràng và không xuất hiện mùi khét, tia lửa hoặc tiếng rè lớn.

Nếu hộp số nóng nhanh, quạt rung bất thường hoặc aptomat bị nhảy, cần ngắt điện ngay. Không nên tiếp tục bật thử nhiều lần khi chưa xác định được nguyên nhân.

Kiểm tra sau khi áp dụng cách lắp hộp số quạt trần

Hiện tượng	Nguyên nhân có thể gặp	Cách xử lý
Quạt không chạy	Mất nguồn, lỏng dây hoặc đấu sai	Ngắt điện và kiểm tra sơ đồ
Quạt chỉ chạy một tốc độ	Hộp số sai loại hoặc hỏng tiếp điểm	Thay hộp số đúng model
Hộp số nóng nhanh	Quá tải hoặc tiếp xúc kém	Dừng sử dụng
Hộp số phát tiếng rè	Lỏng mối nối hoặc lỗi linh kiện	Kiểm tra lại thiết bị
Aptomat bị nhảy	Chạm chập hoặc dây tổn thương	Không bật lại nhiều lần

Sau khi hoàn thành cách lắp hộp số quạt trần, nên thử đầy đủ các cấp tốc độ và theo dõi quạt trong vài phút đầu. Việc này giúp phát hiện sớm hiện tượng hộp số nóng, quạt quay không đều hoặc phát ra âm thanh bất thường.

Những sai lầm cần tránh khi lắp hộp số

Sai lầm phổ biến nhất là xác định dây điện dựa hoàn toàn vào màu sắc mà không đo kiểm. Một lỗi khác là sử dụng hộp số không đúng điện áp hoặc công suất, khiến thiết bị nóng và giảm tuổi thọ.

Không nên áp dụng cách lắp hộp số quạt trần AC cho quạt DC, quạt remote hoặc quạt sử dụng bo mạch điện tử. Mỗi loại quạt có một nguyên lý điều khiển riêng; thay đổi sai cấu hình có thể làm hỏng linh kiện.

Ngoài ra, không thử điện khi mặt hộp còn mở, không để lõi đồng hở và không lắp hộp số tại khu vực ẩm ướt. Nếu aptomat liên tục bị nhảy, hộp số có mùi khét hoặc quạt không thay đổi tốc độ, cần ngắt nguồn và gọi thợ kỹ thuật.

Khi nào nên gọi thợ lắp đặt?

Người dùng nên gọi thợ khi không xác định được dây pha và dây trung tính, hệ thống điện có nhiều mối nối cũ, hộp số không có sơ đồ hoặc quạt tích hợp nhiều chức năng.

Với quạt trần Mỹ, quạt động cơ DC, quạt có đèn và remote, kỹ thuật viên cần kiểm tra đúng bộ điều khiển trước khi đấu. Điều này giúp hạn chế rủi ro và bảo đảm quạt vận hành ổn định lâu dài.

Kết luận

Cách lắp hộp số quạt trần đúng kỹ thuật dựa trên ba nguyên tắc: chọn hộp số tương thích, đưa dây pha đi qua hộp số và kiểm tra kỹ trước khi cấp điện. Sau khi lắp, cần thử từng cấp tốc độ để phát hiện hiện tượng nóng, rè hoặc quay sai.

Với quạt DC, quạt có remote hoặc tích hợp nhiều chức năng, không nên tự ý thay đổi bộ điều khiển. LuxuryFan khuyến nghị sử dụng đúng cấu hình của nhà sản xuất hoặc nhờ kỹ thuật viên chuyên nghiệp để quạt vận hành an toàn, êm và bền lâu.
