Sơ đồ đấu dây quạt công nghiệp 1 pha, 3 pha chuẩn kỹ thuật

Sơ đồ đấu dây quạt công nghiệp là tài liệu kỹ thuật quan trọng giúp kỹ thuật viên hoặc người sử dụng thực hiện đấu nối chính xác, đảm bảo thiết bị vận hành an toàn, ổn định và đạt hiệu suất tối ưu. Hãy cùng LuxuryFan tìm hiểu chi tiết cách đấu dây quạt công nghiệp và lưu ý quan trọng trong quá trình thi công lắp đặt.

XEM NGAY: Quạt trần công nghiệp nhà xưởng cánh lớn tiết kiệm điện năng

1. Cách đấu dây quạt công nghiệp

Việc đấu dây quạt công nghiệp cần được thực hiện đúng kỹ thuật để đảm bảo thiết bị vận hành ổn định, tiết kiệm điện và an toàn cho người sử dụng. Dù mỗi loại quạt có thể có cấu tạo và sơ đồ đấu dây quạt công nghiệp riêng biệt, nhưng quy trình cơ bản thường bao gồm các bước dưới đây:

Xác định các đầu dây của quạt: Trước tiên, bạn cần xác định chính xác các đầu dây điện của quạt. Thông thường, nhà sản xuất sẽ đánh dấu hoặc quy định màu sắc để phân biệt:

• Dây pha: màu đỏ, nâu hoặc đen
• Dây trung tính (neutral): màu xanh dương hoặc trắng
• Dây tiếp địa (nếu có): màu xanh lá sọc vàng

Trong trường hợp không có ký hiệu rõ ràng, bạn có thể sử dụng đồng hồ vạn năng để xác định chức năng của từng dây.

• Xác định nguồn điện: Nguồn điện cấp cho quạt phải phù hợp với thông số kỹ thuật trong sơ đồ đấu dây quạt công nghiệp đi kèm.
• Đấu dây pha: Sử dụng tua vít và đầu nối chuyên dụng để nối dây pha của quạt với dây pha từ nguồn điện.
• Đấu dây trung tính: Tương tự, nối dây trung tính của quạt với dây trung tính của nguồn điện. Hãy đảm bảo các mối nối được siết chặt và kiểm tra kỹ sau khi đấu xong.
• Đấu dây tiếp địa (nếu có): Nếu quạt và hệ thống điện đều có dây tiếp địa, cần đấu dây để giúp giảm thiểu rò rỉ điện và bảo vệ người dùng khỏi nguy cơ điện giật.
• Kiểm tra và cách điện các mối nối: Dùng bút thử điện hoặc đồng hồ đo để kiểm tra tính thông mạch. Sau đó, sử dụng băng keo điện để bọc kín các điểm nối, đặc biệt trong môi trường ẩm hoặc bụi bẩn.

Xem thêm: Quạt công nghiệp có tốn điện không?

2. Các bước đấu dây quạt công nghiệp 1 pha

Quạt công nghiệp 1 pha là lựa chọn phổ biến tại các gia đình, cửa hàng, nhà kho nhỏ hoặc xưởng sản xuất quy mô vừa và nhỏ. Việc đấu dây đúng cách theo sơ đồ quạt công nghiệp 1 pha sẽ giúp thiết bị hoạt động ổn định và bền bỉ theo thời gian.

• Xác định dây pha và dây trung tính: Dây pha thường có màu đỏ, nâu hoặc đen; dây trung tính có màu xanh dương hoặc trắng; dây tiếp địa (nếu có) thường là xanh lá sọc vàng.
• Đấu dây pha: Nối dây pha từ quạt vào nguồn điện đúng theo sơ đồ. Đảm bảo không bị lỏng lẻo, tránh hiện tượng đánh lửa hoặc quạt không khởi động.
• Đấu dây trung tính: Tiến hành nối dây trung tính từ quạt vào đúng dây trung tính của nguồn. Kiểm tra kỹ để tránh đấu nhầm dây gây nguy hiểm hoặc quạt quay yếu.
• Đấu dây tiếp địa: Dù không phải dòng quạt nào cũng có tiếp địa, nhưng nếu có thì việc đấu dây đúng theo sơ đồ đấu quạt công nghiệp là cực kỳ quan trọng, nhất là khi sử dụng trong môi trường có độ ẩm cao.
• Kiểm tra lại mối nối và cách điện: Sau khi đấu xong, kiểm tra lần cuối các điểm tiếp xúc, dùng băng dính điện chuyên dụng để cách điện đảm bảo an toàn. Bạn nên đối chiếu với sơ đồ đấu dây quạt công nghiệp được cung cấp bởi nhà sản xuất để đảm bảo mọi bước đúng quy trình.

Xem thêm: Các loại quạt công nghiệp chính hãng tiết kiệm điện hiện nay

3. Các bước đấu dây quạt công nghiệp 3 pha

Quạt công nghiệp 3 pha thường sử dụng trong môi trường sản xuất quy mô lớn như nhà máy, kho hàng, xưởng công nghiệp. Việc đấu dây loại quạt này cần thực hiện theo sơ đồ đấu dây quạt công nghiệp 3 pha chuẩn xác, tuân thủ nghiêm ngặt quy tắc an toàn điện.

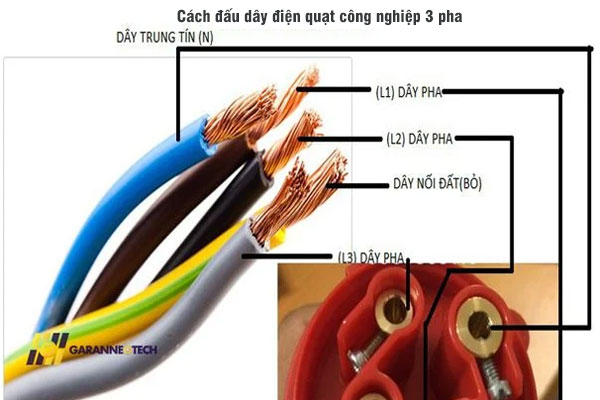

• Xác định dây pha: Ba dây pha thường có màu đỏ, vàng, xanh hoặc được đánh dấu là L1, L2, L3 trên thiết bị và sơ đồ đấu dây quạt công nghiệp đi kèm.
• Xác định dây trung tính (nếu có): Một số loại động cơ 3 pha có thêm dây trung tính. Dây này thường dùng để cấp điện cho hệ thống điều khiển hoặc cân bằng tải.
• Đấu ba dây pha: Nối đúng ba dây pha của quạt với ba pha tương ứng từ nguồn điện. Nếu sau khi chạy thử mà quạt quay ngược, bạn chỉ cần hoán đổi vị trí bất kỳ 2 trong 3 dây để đảo chiều quay.
• Đấu dây trung tính (nếu cần): Nếu sơ đồ chỉ định có dây trung tính, hãy đảm bảo nối đúng để ổn định hệ thống.
• Đấu dây tiếp địa: Bước này bắt buộc trong môi trường công nghiệp. Tiếp địa đúng giúp giảm thiểu nguy cơ tai nạn điện, đảm bảo hệ thống vận hành lâu dài.
• Kiểm tra và cách điện: Sau khi đấu dây theo đúng sơ đồ đấu dây quạt công nghiệp 3 pha, hãy dùng thiết bị đo điện để kiểm tra thông mạch, cách điện kỹ lưỡng bằng băng keo điện hoặc ống co nhiệt.

Tham khảo ngay: Top 5 địa chỉ mua quạt công nghiệp ở Hà Nội chính hãng

4. Một số lưu ý khi đấu dây quạt công nghiệp

• Đấu sai dây là lỗi phổ biến nhất gây quạt không hoạt động hoặc quay sai chiều. Do đó, luôn tham khảo kỹ sơ đồ đấu dây quạt công nghiệp của từng model trước khi thao tác.
• Mối nối lỏng lẻo có thể dẫn đến đánh lửa, chập cháy, ảnh hưởng đến tuổi thọ quạt. Ưu tiên sử dụng domino hoặc đầu nối chuyên dụng thay vì xoắn tay thông thường.
• Mối nối hở, không được cách điện kỹ sẽ rất nguy hiểm, nhất là trong môi trường ẩm hoặc có nhiều thiết bị kim loại. Luôn dùng băng keo điện hoặc ống co nhiệt sau khi đấu dây xong.
• Chọn quạt có công suất phù hợp: Nếu công suất quạt vượt quá khả năng chịu tải của hệ thống điện, aptomat có thể nhảy liên tục, gây quá tải và hỏng dây điện. Hãy tham khảo thông số trên sơ đồ đấu dây quạt công nghiệp để chọn đúng model.
• Sử dụng linh kiện đạt chuẩn: Dây điện, tụ điện, đầu nối phải đúng thông số kỹ thuật và phù hợp với sơ đồ được khuyến cáo bởi nhà sản xuất.


Việc hiểu rõ và tuân thủ đúng sơ đồ đấu dây quạt công nghiệp là yếu tố then chốt giúp thiết bị hoạt động hiệu quả, tiết kiệm điện năng và đảm bảo an toàn. Nếu bạn không có kinh nghiệm, hãy nhờ kỹ thuật viên chuyên nghiệp hỗ trợ hoặc liên hệ nơi bán để được cung cấp sơ đồ đấu dây quạt công nghiệp chính xác.

Với những ai đang tìm kiếm giải pháp quạt công nghiệp chất lượng, hiệu suất cao và đáng tin cậy, hãy lựa chọn sản phẩm từ các thương hiệu uy tín và lắp đặt theo đúng sơ đồ đấu dây quạt công nghiệp của từng dòng.
